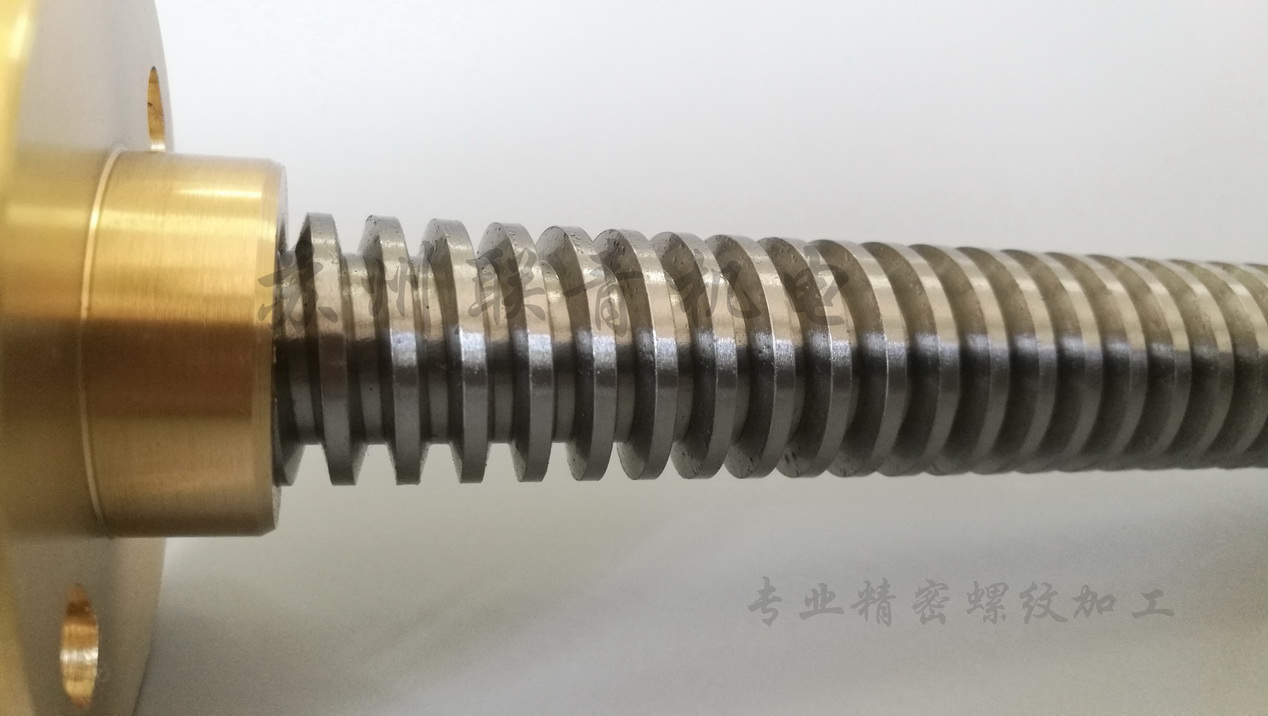

車床加工梯形絲杠時應注意些什么?
1)梯形絲杠螺紋大徑:理論上大徑等于公稱直徑,但根據與螺母的配合它存在有下偏差(—),上偏差為0;因此在加工中,按照螺紋三級精度要求。螺紋外徑比公稱直徑小0.1p。絲杠螺紋外徑D=公稱直徑—0.1p。
2) 絲杠退刀槽:梯形絲杠車螺紋前在螺紋的終端應有退刀槽,以便車刀及時退出。
3) 絲杠倒角:梯形絲杠車螺紋前在螺紋的起始部位和終端應有倒角,且倒角的小端直徑く螺紋底徑。
4) 絲杠牙深高度(切削深度):h1=0.6p
2、調整車床:先轉動手柄接通絲杠,根據工件的螺距或?qū)С陶{(diào)整進給箱外手柄所示位置。調整到各手柄到位。
3、開車、對刀記下刻度盤讀數,向右退出車刀。
4、合上開合螺母,在梯形絲杠工件表面上車出一條螺旋線,橫向退出車刀,并開反車把車刀退到右端,停車檢查螺距是否正確(鋼尺)。
5、開始切削梯形絲杠,利用刻度盤調整切深(逐漸減小切深)。注意操作中,車刀將終了時應做好退刀、停車準備,先快速退出車刀,然后開反車退回刀架。吃刀深度控制,粗車時t=0.15~0.3mm,精車時tく0.05mm。
蘇州聯青機電采用國內優質的漢江牌萬能螺紋磨床,擁有20多年的專業制造經驗,專業生產三角螺紋絲杠,梯形螺紋絲杠,產品質量好,精度高,使用壽命長等特點,歡迎廣大用戶來公司實地考察。
